 sabre obi wan ep4

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : 1, 2, 3, 4, 5  Suivant
Nombre de messages : 985
Age : 39
Date d'inscription : 23/11/2010
Voir le profil de l'utilisateur

MessageSujet: sabre obi wan ep4   Sam 15 Jan 2011 - 17:37

Hello,

J'ai reçu aujourd'hui une partie des éléments pour le sabre d'Obi Wan dans "Un nouvel espoir"

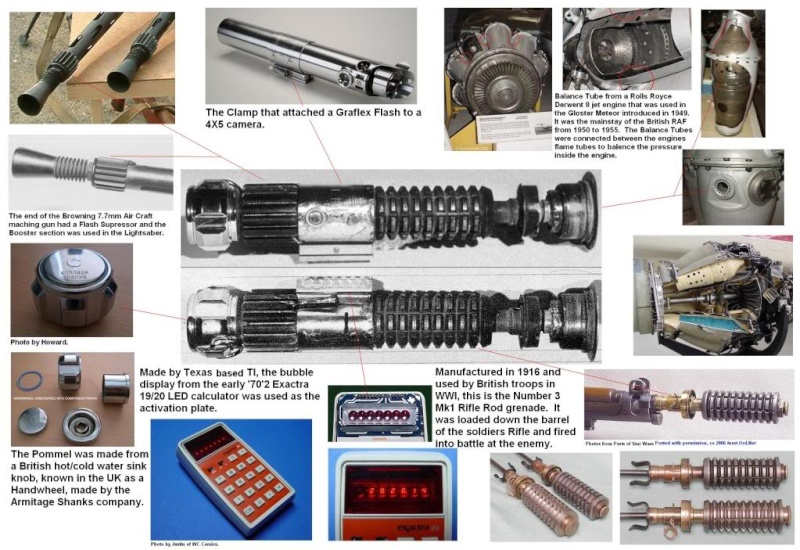

Pour ceux qui l'ignorent,voici la composition du sabre original:




Etant donné que les pièces originales sont quasi impossibles à trouver,il se trouve des répliques de ce sabre:
-master replica
-park sabers

Mais pour trouver quelque chose de vraiment fidèle,il n'y a qu'un solution:
-RB replica,qui réalise les copies d'après les vrai pièces.

Pour le moment j'ai reçu le robinet,et le booster browning.
J'ai déjà la bubble lens et le clamp graflex(originaux)
J'attend de recevoir la grenade et l'émetteur.
Pour les deux capsules TO-5,je verrais plus tard.

-Alors,le booster est très bien usiné,déjà patiné,mais la patine ne correspond pas à un bronzage d'arme de guerre,alors il va falloir rectifier tout ça...j'ai commencé à regarder les bronzages à froid,mais je crois avoir les docs pour les bronzages à chaud,donc je tenterais ptêtre...
-Pour le robinet,il est très fidèle à l'original,fait donc en trois pièces métalliques,plus un couvercle.
Le couvercle n'est pas siglé,bien sûr,mais tant mieux.
Personnellement,en temps qu'ancien polisseur en mécanique,je trouve le polissage du robinet assez baclé,et un peu loin de celui d'un vrai robinet de qualité.
Il mériterait d'être entièrement déchromé,repoli,et rechromé,mais vu le boulot,il va rester comme ça.
-Pour la grenade,en cherchant j'ai vu que les originales n'avaient pas de traitement spécifique sur l'acier,l'aspect foncé est dû uniquement à la rouille,je saurais déjà comment faire,j'ai prévu de la laisser une petite année dehors au jardin...
Pour la section en laiton,pareil,ça va alterner entre le jardin et la vapeur d'ammoniaque,pour obtenir un patine réaliste.
-Pour l'émetteur,ça va se compliquer,l'originale est fait d'un alliage spécifique,l'aspect va être assez dur à obtenir,surtout la partie intérieure,qui est noire du fait de hautes températures et de contact prolongés avec du carburant et des gaz.
J'ai déjà ma petite idée,mais il faudra faire des essais.

J'ai l'intention de faire un prop statique dans un premier temps,vu que j'ai le kit de montage,mais il est évident que je compte intégrer les éléments pour en faire un vrai sabre laser.
Ca ne va pas être facile de faire un sabre avec une chambre de cristal,des piles,une carte son etc,car il y a vraiment très peu de place.
Celà dit,avec des CR 123 en guise de piles,ça devrai passer(16mm de diamètre,et 68mm de long,700 à 800 mAh)
Le placement du hp va être très difficile,vu que je ne compte pas percer le pommeau.
Dans la grenade il y a la place pour une carte.

Photos à venir.
Nombre de messages : 1887
Age : 36
Localisation : Mouy (60)
Date d'inscription : 24/06/2008
Voir le profil de l'utilisateur
http://sen.tabesi.over-blog.fr/

MessageSujet: Re: sabre obi wan ep4   Sam 15 Jan 2011 - 19:25

bon courage pour ta conception ^^
Nombre de messages : 985
Age : 39
Date d'inscription : 23/11/2010
Voir le profil de l'utilisateur

MessageSujet: Re: sabre obi wan ep4   Sam 15 Jan 2011 - 19:37

Voilà les photos des deux premières pièces:






Je pense que le prop statique d'obi wan verra le jour avant le graflex,vu que c'est le clamp qui va me servir,comme il est abîmé et rouillé.
Nombre de messages : 985
Age : 39
Date d'inscription : 23/11/2010
Voir le profil de l'utilisateur

MessageSujet: Re: sabre obi wan ep4   Sam 15 Jan 2011 - 20:22

J'en profite pour poster quelques images de ce sabre.
Il s'agit de répliques à partir de pièce anciennes ou de reproductions.

Celui-ci est composé d'éléments anciens à l'exception de l'emetteur,et des transistors et washers:



Nombre de messages : 3457
Age : 43
Date d'inscription : 12/12/2008
Voir le profil de l'utilisateur

MessageSujet: Re: sabre obi wan ep4   Sam 15 Jan 2011 - 20:36

avec un épisode 3 pour qu'il se sente moins seul ....


Nombre de messages : 440
Age : 33
Localisation : Ile de France
Date d'inscription : 16/05/2010
Voir le profil de l'utilisateur

MessageSujet: Re: sabre obi wan ep4   Sam 15 Jan 2011 - 20:45

Projet assez ambitieux je trouve, que j'ai hâte de voir progresser. Que la Force soit avec toi cheers
Nombre de messages : 985
Age : 39
Date d'inscription : 23/11/2010
Voir le profil de l'utilisateur

MessageSujet: Re: sabre obi wan ep4   Sam 15 Jan 2011 - 21:35

ambitieux,mais galere.
Il va vraiment falloir que j'accède à un tour à métaux pour réaliser toutes mes pièces...
Pour le moment les pièces que j'ai recu permettent de loger quelque chose de 60 sur 16mm,je pensais aux piles.
La difficulté va être de passer le cablage,je pensais vraiment que j'aurais plus de place avent de recevoir les morceaux...
Nombre de messages : 3457
Age : 43
Date d'inscription : 12/12/2008
Voir le profil de l'utilisateur

MessageSujet: Re: sabre obi wan ep4   Sam 15 Jan 2011 - 22:00

et oui le principal problème de tout les concepteurs de sabre... bienvenu dans notre univers ...
Nombre de messages : 1887
Age : 36
Localisation : Mouy (60)
Date d'inscription : 24/06/2008
Voir le profil de l'utilisateur
http://sen.tabesi.over-blog.fr/

MessageSujet: Re: sabre obi wan ep4   Sam 15 Jan 2011 - 22:01

l'alternative est de dessiner les plans des pièces et de te les faire faire ^^
Nombre de messages : 985
Age : 39
Date d'inscription : 23/11/2010
Voir le profil de l'utilisateur

MessageSujet: Re: sabre obi wan ep4   Sam 15 Jan 2011 - 22:54

En fait c'est ce que je prévois pour la plupart de mes projets(ou alors trouver un tour...),enfin,mon graflex,et mon sabre perso n° 2,vu que le n° 1 sera 100% bricolé.
Mais même avec mon propre tour si j'en ai un,je vais essayer de faire des plans,pour garder les côtes,et éventuellement reproduire les pièces.
Mais sur ce sabre obi wan,la difficulté est due aux pièces d'origine.
Je ne cache pas que l'une des raisons de l'achat de ces pièces est qu'elles sont faites d'après les originaux.
Elles ont dont toutes les caractéristiques des originales au niveau des dimensions.
Ca va me permettre de prendre toutes les mesures,et éventuellement de faire d'autres répliques.
Ca peut aussi permettre de faire des modifications,en gardant les aspects visuels importants,et en modifiant les parties cachées pour gagner de la place,solidité,et poids.
J'ai déjà commencé à refléchir sur ces points:
Par exemple,la section"booster" pourrait être rallongée sous le clamp graflex,le diamètre intérieur augmenté,un pas de vis de grand diamètre ajouté au niveau du pommeau.
L'intéreiur pourrait facilement passer de 16 à 22-24mm
Le pommeau en lui-même pourrait recevoir un pas de vis,et donc être entièrement vidé des éléments de fixation d'origine(forme d'écrou carré,c'est un robinet au départ)
Le cache du pommeau pourrait par exemple avoir un petit espace correspondant à l'anneau de couleur(chaud-froid),cet espace pourrait servir à laisser lasser le son du hp,tout en gardant le design original.

Pour le clamp graflex,c'est plus simple car dedans il y a de la place.
Au niveau de la section acier de la grenade,c'est pareil,il y a 26mm sur tout le long.
Par contre la partie avant en laiton devrait être creuse pour laisser passer deux fils,pas besoin d'un gros diamètre,au niveau de l'emetteur il y a moyen de loger une lame en 25 ,ça peut déjà donner un beau sabre "hero",avec lame amovible,et avec une chambre à cristal.

Pour un sabre version stunt,il faudra ruser,en montant une tige sur tout l'intérieur du manche et en vissant la lame sur cette tige pour plus de rigidité.
Il doit quand-même y avoir moyen de faire une lame qui éclaire,pour plus de réalisme pour des videos....
Nombre de messages : 985
Age : 39
Date d'inscription : 23/11/2010
Voir le profil de l'utilisateur

MessageSujet: Re: sabre obi wan ep4   Sam 22 Jan 2011 - 13:58

Grâce à l'aide de maître Sen Tabesi,j'ai découvert(il suffisait de lire....) que les piles ni-mh sont en 1,2v...
Ca remet en question l'installation electrique de ce sabre,vu que je dois mettre 4 piles,et non pas 3...
Ca signifie que l'augmentation de diamètre dans le booster est inutile,je dois tout passer dans la section grenade,qui un diamètre interne de 26mm
Les 4 piles rentrent côte à côte,reste à savoir si les piles,plus une carte(yoda?) et l'electronique rentrent...

Pour le pommeau,j'en ai demandé un autre,non chromé,pour le modifier,afin de passer le son dedans.
Ce pommeau est donc disponible(valeur 100$,je peux le proposer 80$)si quelqu'un est intéressé.
Nombre de messages : 985
Age : 39
Date d'inscription : 23/11/2010
Voir le profil de l'utilisateur

MessageSujet: Re: sabre obi wan ep4   Lun 14 Fév 2011 - 0:41

J'ai trouvé un vrai robinet pour mon sabre,cool.
Il y a un cercle bleu que je ferais sauter pour laisser passer le son.
Du coup,pas besoin d'acheter une ébauche et de la modifier,cool...
Nombre de messages : 985
Age : 39
Date d'inscription : 23/11/2010
Voir le profil de l'utilisateur

MessageSujet: Re: sabre obi wan ep4   Lun 18 Avr 2011 - 13:25

pfooooouuuuh....

Enfin reçu les pièces OB1.....

Photos à venir.

Nickel pour Cusset,je pourrais apporter les pièces démontées,pour le fun,parce que c'est vraiment sympa à voir!
Nombre de messages : 1333
Age : 42
Localisation : Korriban/Marseille
Date d'inscription : 30/10/2007
Voir le profil de l'utilisateur
http://www.teamradioshack.us/connect/Stephane/albums/29

MessageSujet: Re: sabre obi wan ep4   Mar 19 Avr 2011 - 15:15

Vivement de zyeuter tout cela Smile

_________________
Je forge mes propres méthodes, et je trace ma propre route.
Nombre de messages : 985
Age : 39
Date d'inscription : 23/11/2010
Voir le profil de l'utilisateur

MessageSujet: Re: sabre obi wan ep4   Mer 20 Avr 2011 - 14:45

Après un jour et demi dans le terreau:



Nombre de messages : 1887
Age : 36
Localisation : Mouy (60)
Date d'inscription : 24/06/2008
Voir le profil de l'utilisateur
http://sen.tabesi.over-blog.fr/

MessageSujet: Re: sabre obi wan ep4   Mer 20 Avr 2011 - 18:27

sympa, le rendu ^^

par contre, j'ai un doute, la pièce crantée n'était pas sensée être noire ?
Nombre de messages : 985
Age : 39
Date d'inscription : 23/11/2010
Voir le profil de l'utilisateur

MessageSujet: Re: sabre obi wan ep4   Mer 20 Avr 2011 - 20:15

la pièce crantée est avec 60 ans de rouille(1918-1978),mais bon,je me contenterais d'un an de rouille...
C'est le booster qui va poser problème,car il doit avoir un bronzage noir de guerre,c'est déjà plus chiant à faire,je me contenterais d'un "bronzage" acide plutôt qu'alcalin...

Par contre,sur la version ROTS c'est laqué noir,avec l'émetteur chromé,les dimensions sont légèrement différentes aussi.

Enfin,à choisir en un ROTS et un ANH,c'est clair que je choisis le ANH,que des bonnes pièces dessus!
Nombre de messages : 3457
Age : 43
Date d'inscription : 12/12/2008
Voir le profil de l'utilisateur

MessageSujet: Re: sabre obi wan ep4   Mer 20 Avr 2011 - 21:00

j'aime beaucoup ...
Nombre de messages : 1887
Age : 36
Localisation : Mouy (60)
Date d'inscription : 24/06/2008
Voir le profil de l'utilisateur
http://sen.tabesi.over-blog.fr/

MessageSujet: Re: sabre obi wan ep4   Mer 20 Avr 2011 - 22:22

Kilom Piertacc a écrit:
la pièce crantée est avec 60 ans de rouille(1918-1978),mais bon,je me contenterais d'un an de rouille..
C pas faux, j'ai le couteau suisse de mon arrière-grand-père qui a traîné pendant loooooooooongtemps dans un tiroir qui a une lame plus noire que brune...
Nombre de messages : 985
Age : 39
Date d'inscription : 23/11/2010
Voir le profil de l'utilisateur

MessageSujet: Re: sabre obi wan ep4   Jeu 21 Avr 2011 - 10:25

la bonne couleur,c'est chocolat.
En tous cas c'est la couleur qu'on cherche sur un sabre japonais,dans le manche.
La couleur est due à la rouille et aussi à l'entretien,ce sont les phases rouille-entretien qui donnent cette patine,et quand on arrive à du chocolat,ça veut dire que la patine est épaisse et qu'on a une lame koto(500ans au moins),même si ma préférence va aux lames shinto(moins cher,moins de défauts de forge,formes plus jolies,et souvent,meilleur état)
Sur une grenade qui sort de terre,on aura plutôt de la rouille noire,bien épaisse,avec le métal bien bouffé en dessous...
Nombre de messages : 269
Age : 29
Localisation : Dijon
Date d'inscription : 28/08/2009
Voir le profil de l'utilisateur

MessageSujet: Re: sabre obi wan ep4   Jeu 21 Avr 2011 - 13:48

Après il y a toujours moyen d'accélérer les processus de rouille ou d'utiliser de la patine sur le métal (autre que de la peinture, je sais qu'il existe pas mal d'astuces pour vieillir les objets).

Je vais essayer de te trouver ça si ça t'intéresse Smile jw
Nombre de messages : 985
Age : 39
Date d'inscription : 23/11/2010
Voir le profil de l'utilisateur

MessageSujet: Re: sabre obi wan ep4   Jeu 21 Avr 2011 - 14:48

Ben,en fait je connais déjà,j'avais déjà posté là dessus.
La patine chocolat,on peu la sortir en quelques séances,et obtenir un truc crédible sur moins d'un an.
Il ne faut pas trop être pressé,et bien creer des étapes de croissance,et nettoyage,pour obtenir une vraie histoire sur l'objet.
Il y a aussi plusieurs types de rouilles,je veux dire,leur origine,certaines sont en milieu liquide(action chimique du liquide),d'autre en milieu aérien(action organique:bactéries,champignons,qui vont se mourrir de la graisse déposée,ou de matériaux en contact,comme le bois,le papier,le cuir),et enfin il y a des rouilles en milieu "solide" comme dans la terre(action chimique:ph du milieu,humidité,mais aussi organique:champignons ou bactéries,racines..).
L'action des éléments environnants est assez importante aussi,en présence de papier,de cuir,ou de bois,le métal se comporte différemment que dans la vapeur d'acide nitrique,et différemment qu'avec du perchlo ou du chlorhydrique.
C'est assez facile de démarrer le processus en vapeur d'acide,ou par application au pinceau en chauffant,mais ça donne un truc uni,et sans vie.
Celà dit,ça peut donner une bonne base,mais il faut faire évoluer le truc en nettoyant,puis en patinant à nouveau.
En sachant qu'une rouille très épaisse a du mal à se développer sur une surface préparée comme expliqué ci-dessus,ça pousse beaucoup mieux sur du métal propre^^
Mais maintenant que j'ai un jardin j'ai un peu envie d'en profiter^^
Et ça va me rappeler des souvenirs de quand j'étais gosse,j'avais trouvé des têtes d'obus de la première guerre,je me souviens encore du trésor,je devais avoir 7 ans.
Le plaisir de creuser et de trouver des trucs,je vais le retrouver avec ma grenade.
Nombre de messages : 269
Age : 29
Localisation : Dijon
Date d'inscription : 28/08/2009
Voir le profil de l'utilisateur

MessageSujet: Re: sabre obi wan ep4   Jeu 21 Avr 2011 - 15:13

Heh super ! Tuas l'air d'en connaître un rayon sur le sujet, c'est bien ! ^^ Bon courage alors, pour l'instant je ne vois pas grand chose d'autre qui pourrait t'aider Smile
Nombre de messages : 985
Age : 39
Date d'inscription : 23/11/2010
Voir le profil de l'utilisateur

MessageSujet: Re: sabre obi wan ep4   Lun 25 Avr 2011 - 14:54




5 jours plus tard....




D'ici Cusset ça fera 5 jours de plus^^
Nombre de messages : 269
Age : 29
Localisation : Dijon
Date d'inscription : 28/08/2009
Voir le profil de l'utilisateur

MessageSujet: Re: sabre obi wan ep4   Lun 25 Avr 2011 - 15:18

Eh super ! Ca avance bien ! Very Happy Et ça a de l'allure ^^
Contenu sponsorisé





MessageSujet: Re: sabre obi wan ep4



sabre obi wan ep4

Voir le sujet précédent Voir le sujet suivant Revenir en haut

 Sujets similaires

-
» La Voie Du Sabre [Shimotsuki, Rang B, CdP, Apprentissage, Réservée]
» Cours d'utilisation du sabre (Ouvert à tout le monde)
» [Cours] La voie du sabre [Ouvert à tous]
» Un entrainement au sabre ( ouvert )
» Un premier entraînement au sabre



Aller à la page : 1, 2, 3, 4, 5  Suivant
Page 1 sur 5

Vous ne pouvez pas répondre aux sujets dans ce forum

Outils de modération:
Poster un nouveau sujet
